熱電対標準仕様(シース型)

形式図面表

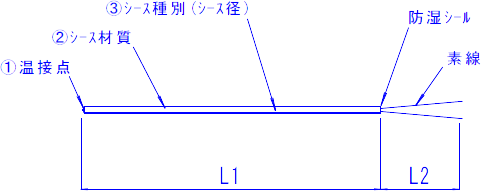

GB型 リード付一般型 GA型 素線剥き出し型
nhk_hogokan_gw2 nhk_hogokan_gw2

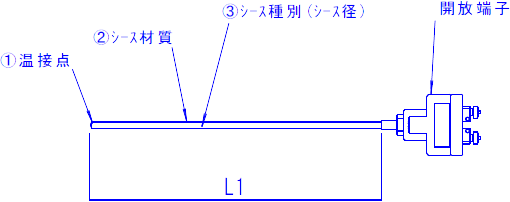

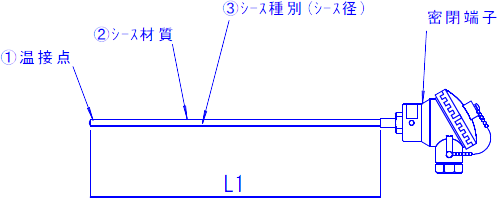

GO型 開放端子一般型 GS型 密閉端子一般型
nhk_hogokan_gw2 nhk_hogokan_gw2

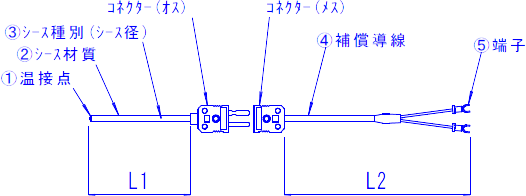

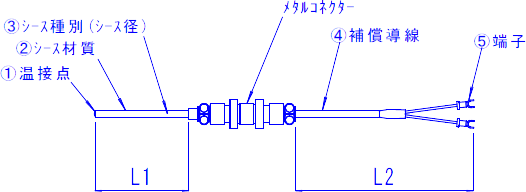

GC型 熱電対コネクター接続型 GMC型 メタルコネクター接続型
nhk_hogokan_gw2 nhk_hogokan_gw2

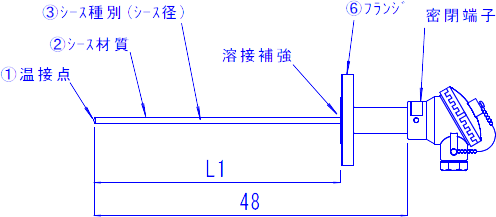

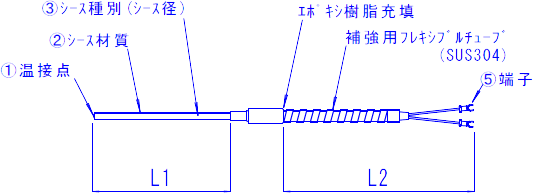

GBF型 リードフレキシブル補強型 GFS型 密閉端子フランジ固定型
nhk_hogokan_gw2 nhk_hogokan_gw2

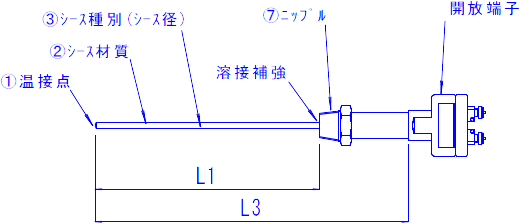

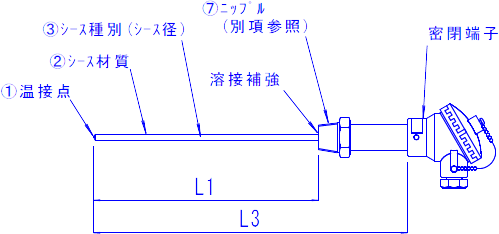

GNS型 開放端子ニップル固定型 GNO型 開放端子ニップル固定型
nhk_hogokan_gw2 nhk_hogokan_gw2

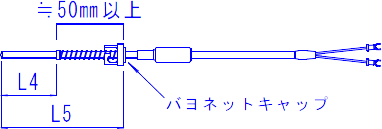

CF型 コンプレッションフィッティング BN1型 バヨネットキャップ
nhk_hogokan_gw2 nhk_hogokan_gw2

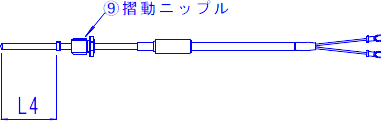

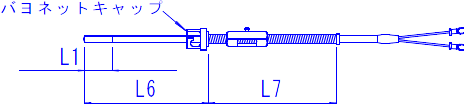

BN2型 バヨネットキャップ調整タイプ LN型 摺動ニップル
nhk_hogokan_gw2 nhk_hogokan_gw2
LNS型 スプリング式摺動ニップル TP型 摺動ニップル
nhk_hogokan_gw2 nhk_hogokan_gw2

型式対応規格表

nhk_hogokan_type01
