構成部材-端子

nhk_graph03

保護管型熱電対は保護管以外にもいくつかの部材で構成され、各使用箇所に合わせ部材を選定する必要があります。また、現在使用している熱電対の問題点も、部材を変更する事により解消する可能性もあります。選定,変更を誤ると寿命を早めたり、危険な場合もありますので、充分に注意する必要があります。単品での販売もしております。右図部材呼称でお問い合わせいただければ、すぐに確認できます。

端子

端子は端子板,端子台とで構成され、使用状況により大きさやタイプを選定する必要があります。磁製保護管ですと保護管径の細いものは(小)タイプ、太いものは端子の構造上(大)タイプが一般的です。他に特殊品(二対式等の多対式タイプなど) も取扱いあります。端子の材質はアルミ合金です。直接温度が掛るところでの使用はできません。(80℃以下でご使用下さい。)

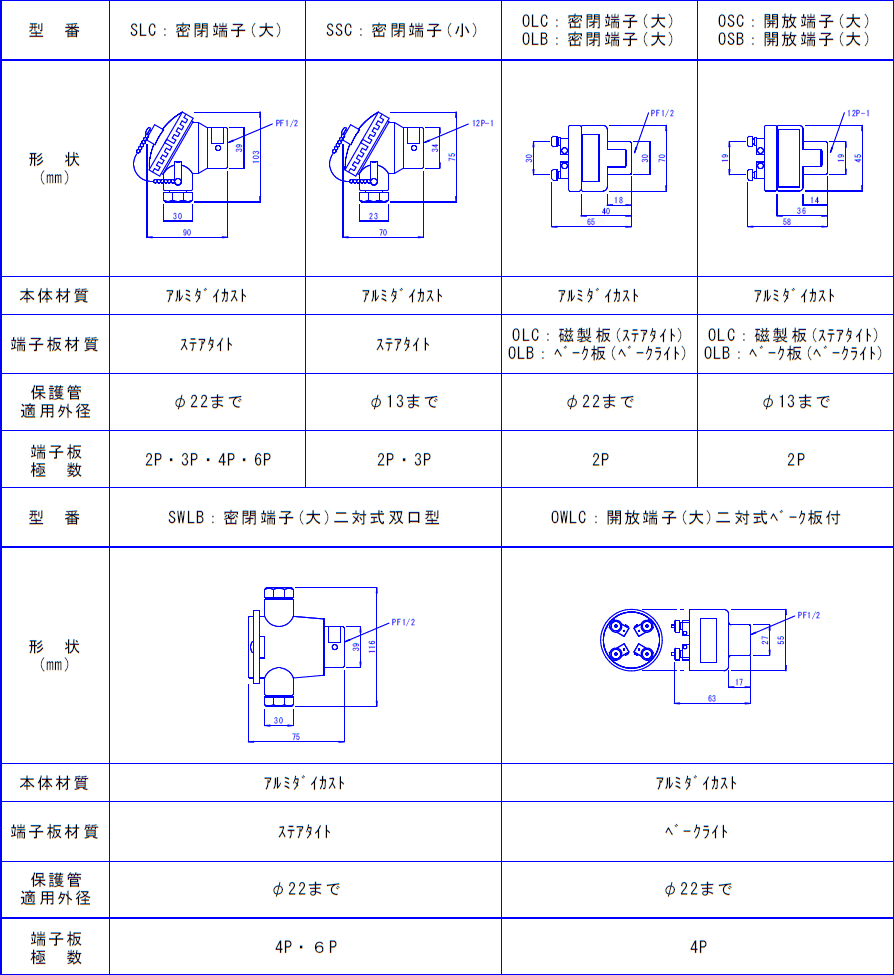

◆端子一般規格
nhk_data11
販売体制

nhk_graph05端子部品は使用状況により組合わせ可能ですが、基本的に端子台端子板はセット品です。単体のセット販売致します。一般規格以外にも状況に合わせた製品を取り揃えております。ご相談下さい。



販売 価格

販売 価格
