熱電対標準仕様(保護管型)

形式図面表

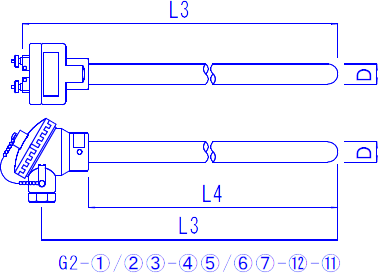

G1型 磁製保護管型 G2型 金属保護管型
nhk_hogokan_gw2 nhk_hogokan_gw2

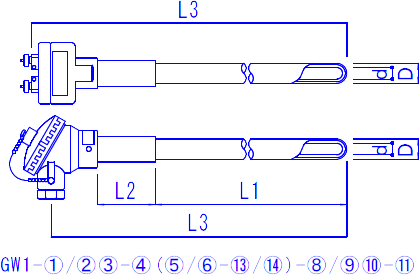

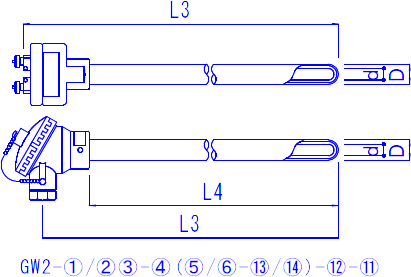

GW1型 磁製保護管二重管型(セラミック-セラミック) GW2型 金属保護管二重管型(金属-セラミック)
nhk_hogokan_gw2 nhk_hogokan_gw2

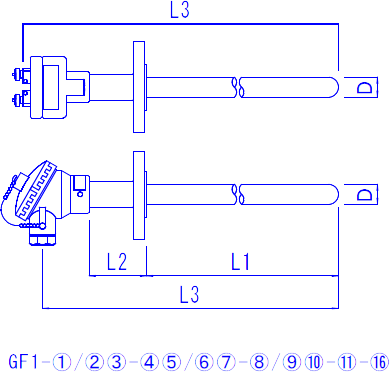

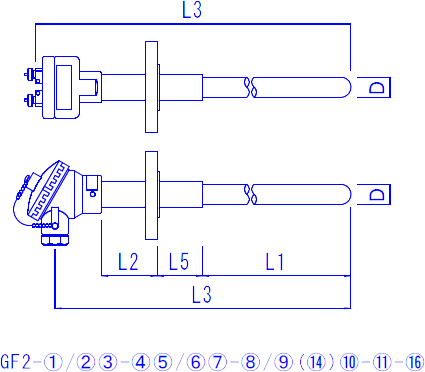

GF1型 磁製保護管固定フランジサポート型 GF2型 磁製保護管固定フランジ型
nhk_hogokan_gw2 nhk_hogokan_gw2

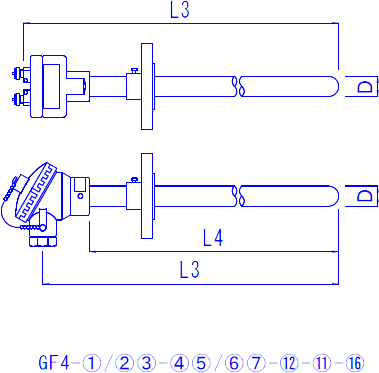

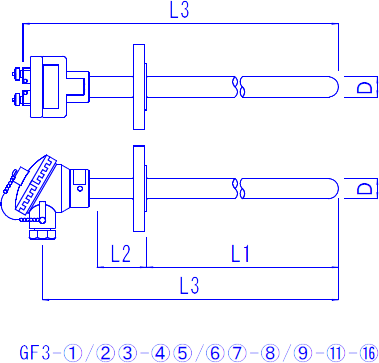

GF3型 金属保護管固定フランジ型 GF4型 金属保護管摺動フランジ型(ルーズフランジ付)
nhk_hogokan_gw2 nhk_hogokan_gw2

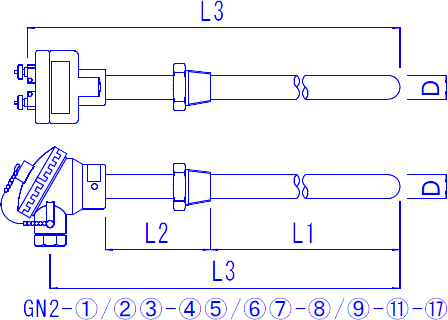

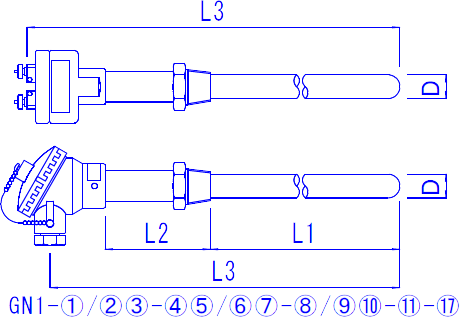

GN1型 磁製保護管固定ニップルサポート型 GN2型 金属保護管固定ニップル型
nhk_hogokan_gw2 nhk_hogokan_gw2

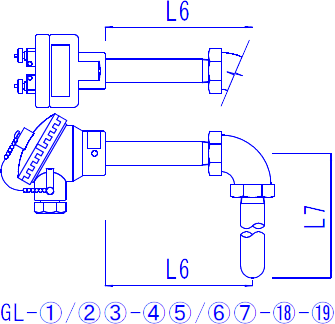

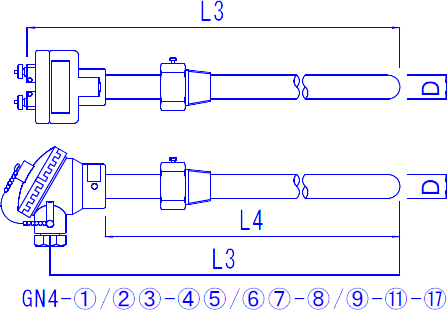

GN4型 磁製保護管固定ニップルサポート型 GL型 金属保護管固定ニップル型
nhk_hogokan_gw2 nhk_hogokan_gw2

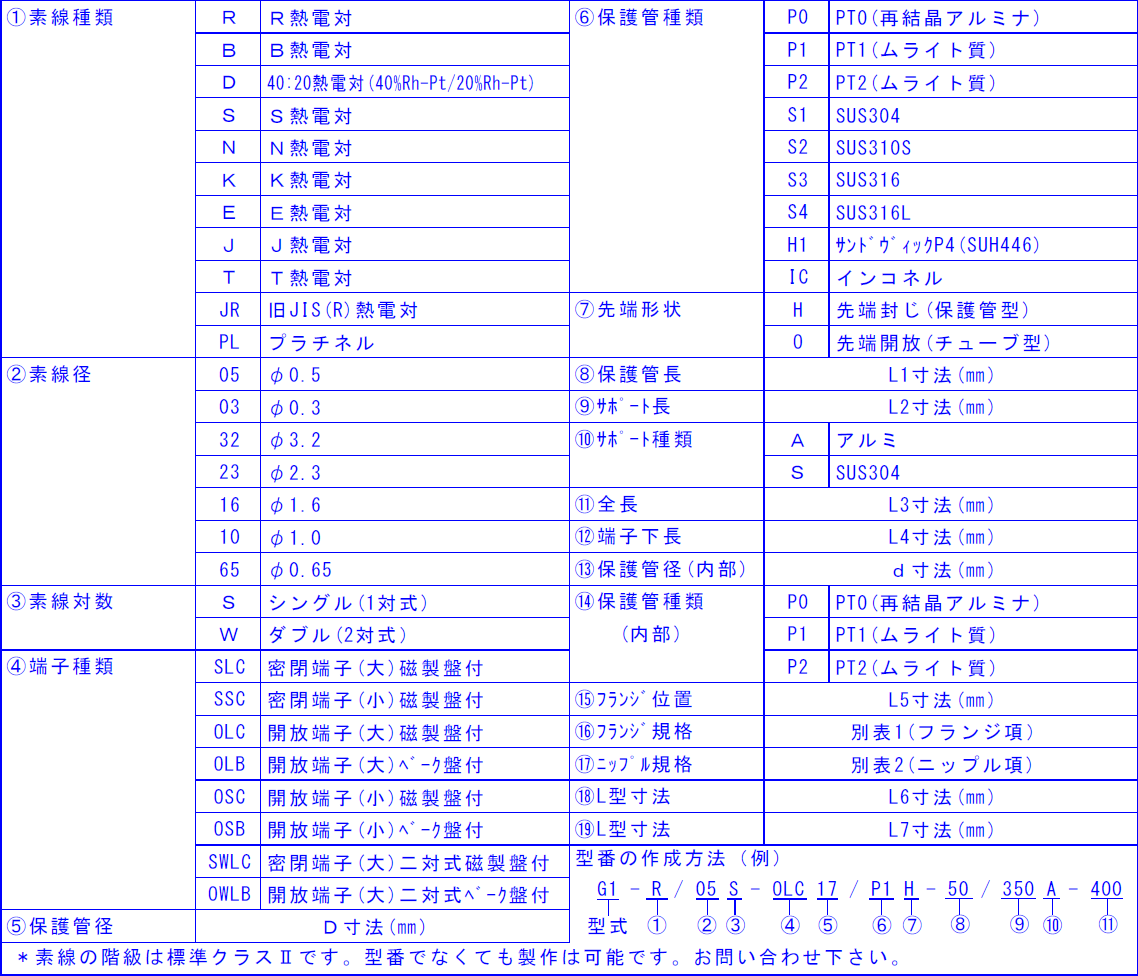

型式対応規格表

nhk_hogokan_type01
